2020/01/10

アサーンの86'ハイキューブ・ボックスカー(1)

Athearn 86-ft hi-cube boxcars (1) Coupler-cushionizing projects, part 25

00img_0018
左が今回改造のアサーン製で、右が目標としたウォルサーズ製

30年近くも悩んできた表題のブルーボックス・モデルについて、新年早々にアイデアを思いついた。試作が上手くいったので御覧に入れる。要は、ウォルサーズ製の同様車と機能的に同じレベルに改造する方法である。【画像はクリックで拡大】

01img_0020

1.カプラーポケットのスイング化とクッション・アンダーフレーム化

基本的にはウォルサーズのコンバージョン・キット#933-997に、ケーディーのポケット#242を継ぎ足す。

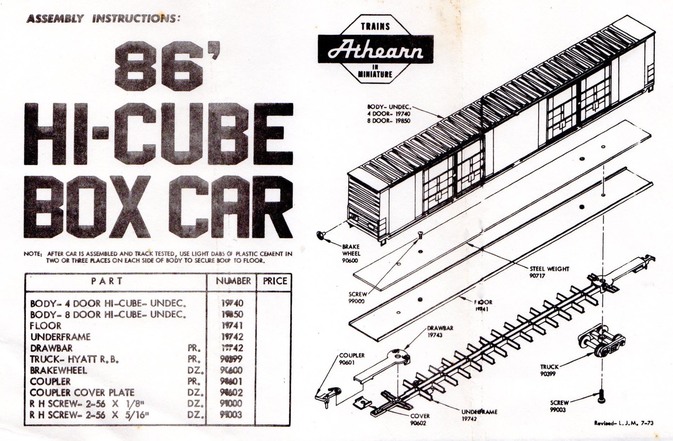

Athearn 86' Hi-Cube Box Car instruction sheet

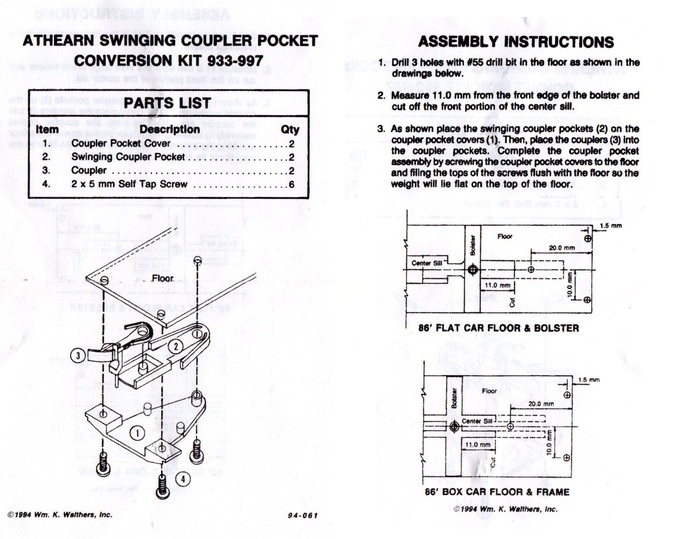

Walthers Athearn Coupler Pocket Conversion Kit instruction sheet

12img_9979
(1-1) 継ぎ板には1.5mm厚のポリスチレン板(6.4×18.5ミリ、PS)を使う。コンバージョン・キットのスインギング・カプラーポケットは接着の難しいポリアセタール(POM)なので、これに2本の小ネジM2×2で留める。ミソは、天地を逆として、小ネジを超低頭タイプとすること。ポケットの厚さが0.7ミリで、ネジ代は1.3ミリとなる。もちろん、カプラー回転軸は削り取る。先の尖ったニッパーと平先の彫刻刀が便利。
 後者のポケットはポリスチレンで、継ぎ板に流し込みタイプの接着剤で接着する。長さを縮めるためにポケットの尾端を2ミリ切り取る。フタが外れやすくなるので、これまた低頭ネジM2×4で固定する。メネジ孔は継ぎ板に開けて、ネジ代は1.0ミリ程度となる。
11img_9983

(1-2) ケーディー・カプラー本体は#118 Metal "SF" Shelf "Whisker" Couplerを使う(同社サイト)。かつて同じ品番で板バネ・タイプがあったので要注意。Shelfカプラーは実車とは異なるものの、オーバーハングが大きな車両で発生しやすいカプラーの自然開放を防ぐのに極めて有効。

Img689a

この概念図は改造の検討。カプラー取付高11.5ミリと、床板下面高10.6ミリから、コンバージョン・キット取付のシムの厚さ(緑色)が1.2ミリと導かれた。しかし各部分には歪みや変形があるので、数字通りには出来上がらない。またカプラー・ポケットの上面とエンド・プラットフォームの間が狭いことが判る。2019-01-12追記

14img_9977

86shims2
コンバージョン・キットのシム(緑色)は1.0ミリ厚を推奨。計算上は1.2ミリ。車体ボルスターのシム(橙色)は1.2ミリ厚。

(1-3) 床板(19741)の下面に1.2ミリ厚のポリスチレン板を適宜切り出して接着してシムshimとする。ここにコンバージョン・キット全体を3本の小ネジで取り付ける。この厚さが、低頭小ネジM2×2の頭部分をクリアしつつ、カプラー高さを出す役目をする。なお、この1.2ミリという板厚は1.0ミリでも実用上は問題がない、というよりもお奨め。カプラーは元々垂れ下がりやすいから、少しぐらいは高めに取り付けた方が具合がよい。2019-01-11 6本のセルフタップ・ネジは、いずれもナベ小ネジで4本のM2×5と、2本のM2×6とする。ウエイト鉄板に支障させないため。2020-01-14

(1-4) 一方プラスチックの床板上面には、全面に1.2mm厚ポリスチレン板を貼り付ける(29×300ミリ)。もちろんこの作業は、床板下面へ加工する前に行う。厚さは1ミリでもOK。1.2ミリを超える場合には、後述する床板陥没止め(3-1)の取付位置を変えなければならない。ウエイト鉄板(90717)はその上から小ネジで固定する。
15img_0041
床板上面への1.2ミリ板(白色)貼付と、ウエイト鉄板(黒色塗装済)取付を示す。後者の*1は製品本来の小ネジ位置で、改造では*2としてカプラー高さの安定化を図った。

(1-5) 魚骨状のアンダーフレーム(19742)は車端部分を切り取って、コンバージョン・キットと競合しないようにする(キット説明書を参照)。車体ボルスターの切り取りについては後述(2-1)。

16img_9996
左はアサーンの説明書通りの組立で、右が今回の改造

(1-6) 車体妻面下部のカプラーポケットが干渉する部分を切り欠く。上手い具合に、この切り欠きはエンド・プラットフォームの下に隠れる。

(1-7) 改造の鍵となるパーツの入手が重要。アメリカで揃えることができるだろうか。日本に住む私は、低頭ネジに八幡ねじ(近所のホームセンターのケーヨーD2で購入)、1.2ミリ厚のポリスチレン板にはタミヤ製品を使った。
17img_0004b
ケーディー#118には#242が付属。私はカプラー本体のみ25両分のバルクパック#118-25とポケットのみ#242を別に購入。黒色の1.5ミリ厚ポリスチレン板のブランド名は失念した。

|
